Способы кладки стеновых блоков

Существует несколько основных способов, которыми укладывают стеновые блоки. Конкретный вариант выбирают в зависимости от толщины и конструктивного устройства будущей стены, а также предъявляемых к теплоизоляционным характеристикам требований.

Общие технологические принципы

Стены возводят в один или два блока по толщине. Для усиления прочности конструкцию перевязывают порядно. С этой целью сборные элементы располагают с разбежкой вертикальных стыков. Блоки при монтаже направляют боковой или торцевой гранью – ложком или тычком – к поверхности стены.

Способы кладки:

• В один блок

• С тычковой перевязкой

• С плашковой перевязкой

• Встык (вприслонку)

• Энергоэффективный вариант

Внутренние стены и межкомнатные перегородки кладут, как правило, одноблочным методом. Наружные и внутренние стены в местах сопряжения перевязывают либо соединяют встык, а также скрепляют анкерами или с помощью металлических закладных деталей.

Одноблочная кладка

Если выбран одноблочный вариант, выполняют цепную перевязку. Элементы очередного ряда при высоте до 250 мм сдвигают не менее чем на 0.4 высоты. Если данный параметр превышает 250 мм, разбежка стыков составляет 0.2 высоты, но не менее 100 мм.

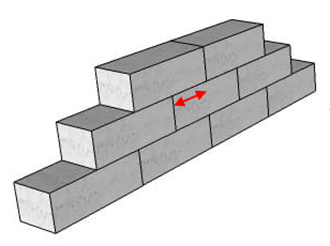

Схема одноблочной укладки, стрелкой указана разбежка вертикальных стыков

Укладка с тычковой перевязкой

Подобный метод возможен, если толщина сооружаемой стены соответствует длине блока. Перевязочный тычковый ряд чередуют с одним-двумя ложковыми. Поперечные стыки между наружными и внутренними элементами ложкового ряда смещают по отношению друг к другу не менее чем на 100 мм.

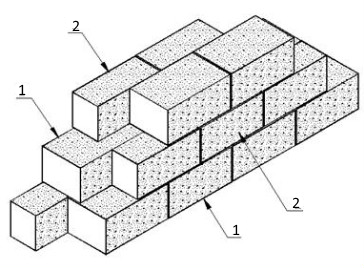

Тычковая перевязка: 1 – укладка ложком, 2 – укладка тычком.

Укладка с плашковой перевязкой

Данная технология применяется при строительстве стен из блоков разной толщины. Элементы укладывают ложком с чередованием – в одном ряду толстые размещают внутри, тонкие снаружи, в следующем поступают наоборот. Таким образом, продольный стык между соседними элементами в каждом ряду оказывается смещен относительно предыдущего.

Минимальная глубина перевязки – 0.2 толщины конструкции, разбежка поперечных стыков должна быть не менее 100 мм. В самом нижнем (опорном) и самом верхнем ряду рекомендуется проводить укладку тычком. Плашковый способ повышает несущие характеристики и надежность стеновой конструкции.

Плашковая перевязка: 1 – толстые элементы, 2 – тонкие элементы

Укладка встык

Наружный слой с внутренним не перевязывают вообще, только стягивают гибкими связями – монтажными анкерными стержнями. Такой способ используют, если внутренние элементы являются несущими, а наружная облицовка служит для утепления здания. Внешний слой сдвигают по горизонтали, чтобы закрыть швы внутренней кладки и не дать возникнуть сквозным мостикам холода.

Энергоэффективная кладка

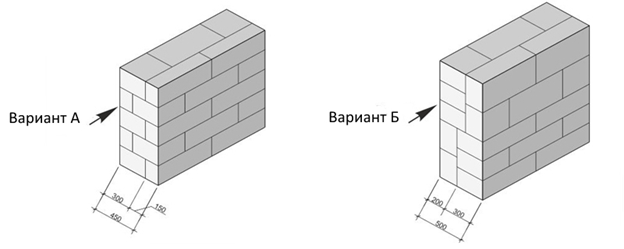

Вариант А. Представляет собой уже рассмотренный плашковый метод. Теплоизоляция сооружений возрастает за счет отсутствия продуваемых сквозных вертикальных швов.

Вариант Б. С одной стороны ряда блоки кладут на узкий ложок, с другой ставят на широкий, происходит смещение по высоте. Через три ряда, после выравнивания, конструкцию перевязывают путем зеркальной смены расположения элементов. Теплоизоляционные свойства сильно улучшаются по сравнению с вариантом А, поскольку наряду с полным отсутствием сквозных вертикальных швов в несколько раз сокращается число горизонтальных.

Сравнительные характеристики энергоэффективности конструкций из блоков Аэробел
